徐州烘干机大齿轮滚筒干燥机大齿轮

价格
¥ 15400.00
起批量
≥1
手机专享
手机下单更便宜
物流

江苏 徐州

产品品牌

晨阳,其他

产品型号

1.5

采购量
- +
(10件可售)

添加中...

关闭

您可能也感兴趣:

支付方式

申请已发出!

品牌
晨阳,其他
型号
1.5
模数
18(mm)
齿数
158
齿高
42(mm)
齿宽
260(mm)
重量
1500(kg)
材质
铸钢,其他
外形
圆柱齿轮
适用范围
配件,其他
齿面硬度
硬齿面
齿线形状
直齿轮
轮齿位置
外齿轮

徐州晨阳建材机械有限公司专业生产球磨机配件大齿轮,球磨机小齿轮,烘干机大齿轮,烘干机小齿轮,各种轮带,滚圈,铸造加工一条龙服务,欢迎新老客户光临。

烘干机工作原理:滚筒烘干机内部装有组合式抄板结构,具有自清理功能。当湿物料进入干燥器内,高湿物料被转动的筒壁上的抄板抄起到顶部落下,在干燥机筒体转动的同时沿组合抄板产生运动,筒内壁及抄板表面的物料自动被清理干净,无需增加额外的动力装置,有效地克服了物料的结疤、粘壁、产生大块的缺点。物料在反复抄起落下的过程中,与热风充分接触,完成传热、传质,实现干燥过程

烘干机结构特征本烘干机主要有筒体、大齿圈、小齿轮、托轮、挡轮、轮带、托轮轴等零部件组成。电动机通过三角皮带,经过减速器两级减速,通过小齿轮带动大齿圈,使筒体安设计转速进行运转,从而将筒体内的物料均匀烘干。

 烘干机轮带的安装:烘干机轮带的截面形状有实心矩形、箱形等。实心矩形轮带形状简单、铸造工艺性好、质量容易保证,使用寿命长,而烘干机直径比较小,实心矩形轮带比箱形轮带浪费材料的缺点并不显著,因此,目前的烘干机几乎全部采用实心矩形轮带。

轮带是“活套”在筒体上的,轮带与筒体之间加以垫板,垫板与轮带之间的间隙为1-2mm,以便于安装和适应筒体的热膨胀。烘干机的垫板有两种型式,一种是鞍座式垫板,另一种是焊接垫板。 回转烘干机鞍座式垫板铸钢材质。 内外圆弧均机械加工,各个间隙要求相等或近似,鞍座上带有台肩并且交错排列,将轮带轴向定位,这种结构加工、装配工作量大,筒体上钻孔,削弱了简体强度,所以近来的设计采用了焊接垫板。

     烘干机托轮的要求:托轮组由托轮、托轮轴及轴承所组成要求每对托乾安装成窑中心在窑筒体断面中心线的对称位置,且其距离等于托轮与轮带半径之和(图3—34)。此时,通过托轮中心和筒体断面中心连线的夹角等于60°。托轮这样安装时,可以保证筒体稳定性而不致向两侧移动,也不会被托轮挤紧。并要求每个托轮轴都与窑中心线成平行,以保证轮带与托轮表面均匀接触。 轮带与托轮直径之比一般为3~4。

     烘干机小齿轮的组装:根据中心标板矫正小齿轮组装正确位置,与大齿轮横向中心线误差小于2mm。并调整好大小齿轮顶间隙,其齿顶间隙为0.25模数(标准齿隙)加上大齿轮热膨胀量,应注意齿顶间隙在大齿轮径向跳动最大处测量与确定。调整大小齿

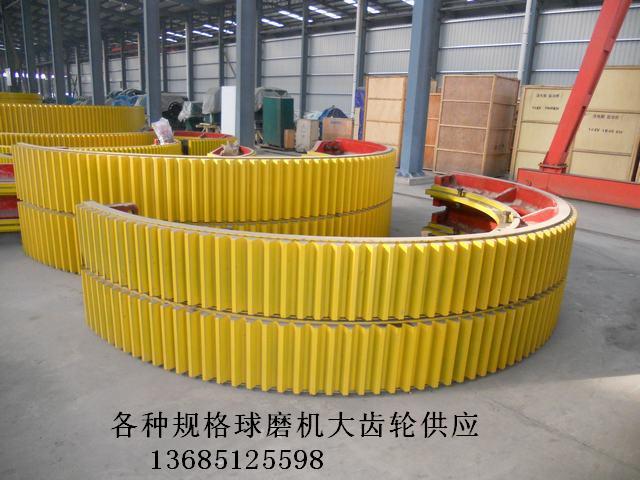

DSCN4588

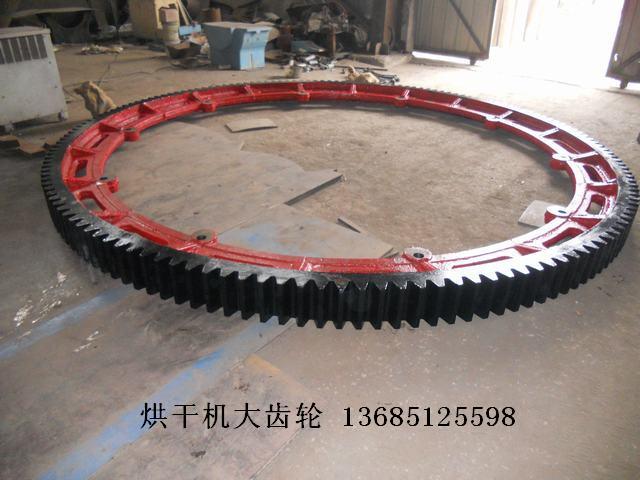

DSCN4422
